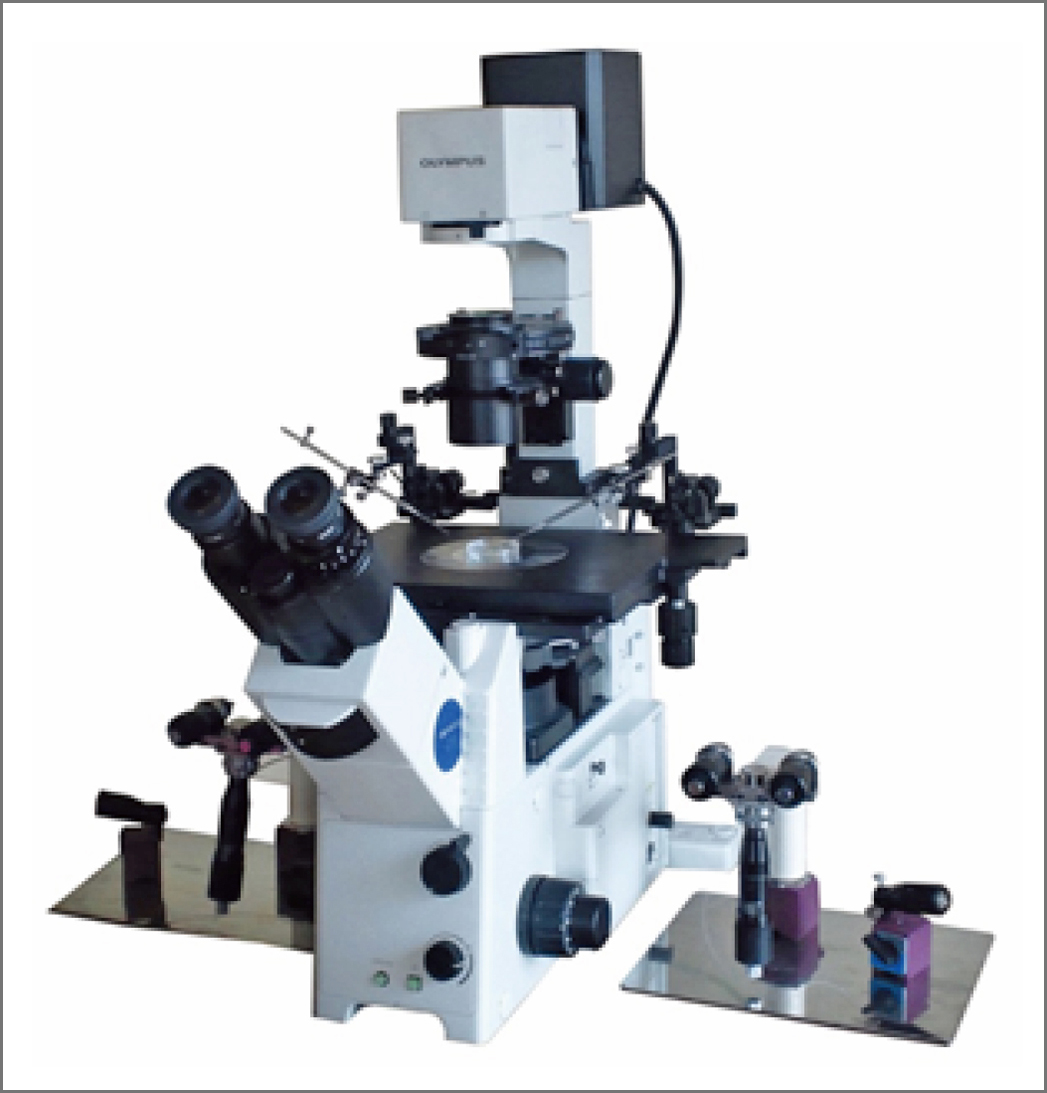

BSIS インジェクションシステム
マニピュレーターとインジェクターを一体化。マイクロインジェクションに必要な機器をひとつのシステムに。
BSISは、油圧式マイクロマニピュレーター、空圧インジェクター、顕微鏡取付用アダプターなど、マイクロインジェクションに必要な機器を組み合わせたオールインワンシステムです。
油圧式三次元粗動ジョイスティックマイクロマニピュレーター「BMO-21」と空圧インジェクター「BIA-2」を組み合わせることで、ピペットの位置調整からインジェクションまでをスムーズに行えます。
オリンパス、ニコン、ライカなど各社の顕微鏡に対応したシステムのほか、汎用顕微鏡向けのシステムもご用意しています。
BSISの構成
BMO-21
X・Y・Z軸の微細な位置調整に加えて、ジョイスティックによるX-Y平面上の操作が可能です。
油圧式ならではの滑らかな操作により、インジェクションピペットを目的の位置へスムーズに移動できます。
BIA-2
空気圧を利用してインジェクションを行う小型インジェクターです。
専用アダプターを使用することでBMO-21のジョイスティック部分に取り付けることができ、ピペットを操作する手を大きく移動させることなくインジェクション操作を行えます。
顕微鏡取付アダプター
オリンパス、ニコン、ライカなど各顕微鏡メーカーに対応したアダプターをご用意しています。
標準アダプターが適合しない顕微鏡については汎用タイプもご用意しています。顕微鏡や実験環境に合わせたカスタマイズについてもご相談ください。
顕微鏡取付アダプター（ニコン顕微鏡への取付例）
※顕微鏡のメーカー・機種により取付方法が異なります。
BSISの特長
マイクロインジェクションに必要な機器をオールインワン
マニピュレーター、インジェクター、インジェクションホルダー、顕微鏡取付用アダプターなどをシステムとして組み合わせているため、それぞれの機器を個別に選定する手間を減らすことができます。
マイクロインジェクション環境を新たに構築したい場合にもおすすめです。
油圧式マニピュレーターによる滑らかな操作
マニピュレーターには、油圧式三次元粗動ジョイスティックマイクロマニピュレーター「BMO-21」を採用。
微動ハンドルによるX・Y・Z軸の位置調整に加え、ジョイスティックによるX-Y平面上の操作が可能です。
目的の細胞や試料に対して、インジェクションピペットをスムーズにアプローチできます。
インジェクターをジョイスティックに取り付け可能
BMO-21ジョイスティックに取り付けたBIA-2
専用アダプターを使用することで、BIA-2空圧インジェクターをBMO-21マニピュレーターのジョイスティック部分に取り付けることができます。
これにより、ジョイスティックでX-Y方向の位置を調整しながら、同じ手元でインジェクション操作を行うことが可能です。
ピペット操作とインジェクション操作のために何度も手を移動させる必要がなく、連続したマイクロインジェクション操作をよりスムーズに行えます。
BSISの使用用途
BSISは、顕微鏡下で細胞や微小試料に対してマイクロインジェクションを行う実験に使用できます。例えば、以下のような用途でご検討いただけます。
- 細胞へのマイクロインジェクション
- 卵細胞・受精卵などへのマイクロインジェクション
- DNA・RNAなどの核酸導入
- 各種試薬・溶液の微量注入
- 発生生物学研究におけるマイクロインジェクション
- その他、顕微鏡下で微細な位置決めと注入操作を必要とする実験
研究対象や顕微鏡の構成に合わせてシステムをご提案いたします。
オプションでさらに快適な操作環境へ
BSISは、実験内容に応じてマニピュレーター用アクセサリーを追加することができます。
BUR-4 可変式角度固定ホルダー
BUR-4をBMO-21に取り付けることで、インジェクションホルダーの角度を手元のハンドルから調整できるようになります。
角度調整用ハンドルをBMO-21のジョイスティック付近に配置できるため、インジェクション操作中にマニピュレーターから大きく手を離すことなく、ピペットの角度を調整できます。
BSISと組み合わせることで、
「位置を合わせる」
「ピペットの角度を合わせる」
「インジェクションする」
という一連の操作を手元に集約でき、より快適なマイクロインジェクション環境を構築できます。
BUR-4 仕様
| 項目 | 仕様 |
|---|---|
| 駆動距離 | 15 mm |
| 操作部寸法 | 60 × 22 mm |
| 駆動部寸法 | 110 × 75 × 45 mm |
| 操作部質量 | 70 g |
| 駆動部質量 | 110 g |
※インジェクションホルダーは別売です。
システム構成
BSISは使用する顕微鏡に合わせてお選びいただけます。
| システム | 型番 |
|---|---|
| オリンパス用システム | BSIS-O |
| ニコン用システム | BSIS-N |
| ライカ用システム | BSIS-L |
| 汎用顕微鏡用システム | BSIS-U |
お使いの顕微鏡への適合についてご不明な場合は、顕微鏡のメーカー・型番をご連絡ください。
仕様
BMO-21
| 項目 | 仕様 |
|---|---|
| 付属品 | ユニバーサルジョイント式ホルダー（BU-2） |
| 駆動距離 | 【微動】X/Y/Z 各20 mm ハンドル1回転：2 mm 【ジョイスティック X-Y平面】最大駆動範囲：2 mm |
| 寸法・質量 | 【操作部】W100 × D160 × H180 mm 1,130 g 【駆動部】W55 × D100 × H60 mm 230 g |
BIA-2
| 項目 | 仕様 |
|---|---|
| 付属品 | インジェクションホルダー（BKI-5） |
| 駆動距離 | 15 mm |
| 寸法・質量 | W55 × D30 × H50 mm 100 g |
BKI-5
| 項目 | 仕様 |
|---|---|
| 適応ガラス管 φ | 1 mm |
| テフロンチューブ φ | 内径：0.8 mm 外径：1.5 mm |
| 寸法・質量 | 長さ：105 mm φ4 mm 9 g |
※適応ガラス管φは1.2 mm、2 mmと特注対応可能です。
顕微鏡や実験内容に合わせたシステムをご提案します
BSISは、使用する顕微鏡や研究対象に合わせて構成をご提案できます。
「現在使用している顕微鏡に取り付けられるか確認したい」
「マイクロインジェクション環境を一式で構築したい」
「BUR-4などのアクセサリーも含めて構成を検討したい」
といった場合も、お気軽にお問い合わせください。
